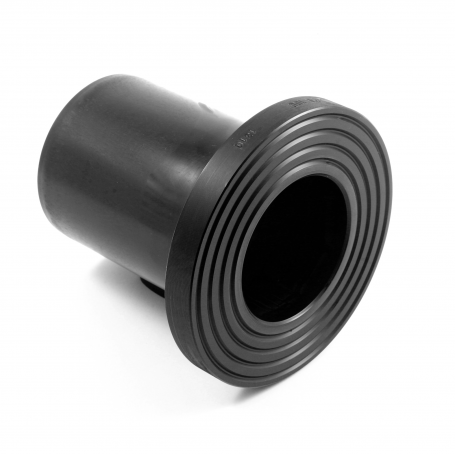

Tuleja kołnierzowa elektrooporowa 160 PE100 SDR11
Tuleja kołnierzowa PE służy do połączenia jej z jednej strony z rurą PE, oraz z drugiej strony przez kołnierz luźny stalowy założony na nią z armaturą kołnierzową, wchodząca w skład montowanej instalacji. Rurę PE z tuleją zgrzewa się doczołowo lub elektrooporowo. Ważne jest by zgrzewać doczołowo rurę i tuleję o tym samym wskażniku SDR ( grubość ścianki i tulei i rury musi być taka). Kształtki z polietylenu charakteryzują się wysoką odpornością korozyjną, niskim ciężarem, odpornością na pęknięcia, ścieranie i czynniki chemiczne.
Podczas łączenia kształtki i rury powinny zostać ustawione w jednej płaszczyźnie, a następnie zostać dociśnięte do płyty grzejnej zgrzewarki doczołowej. Proces zgrzewania można podzielić na 3 etapu: przygotowanie do zgrzewania, zgrzewanie właściwe i stygnięcie.

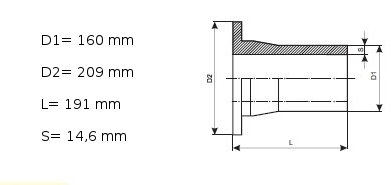

Dane techniczne:

• Ciśnienie znamionowe: 10 bar (gaz), 16 bar (woda)
• Średnica kształtki (D1): 160 mm
• Średnica kształtki (D2): 209 mm
• Długość (L): 191 mm
• Grubość (S): 14,6 mm
